АНТЕННА "КВАДРАТ".

Принцип работы антенны.
Диаграмма антенны.




Диаметры    верхних    частей    секций    удилища :

33,5 mm;        30,5 mm;         26,2 mm;        21,2 mm;          16,2mm

Длина   удилища                                                                 - 5.00 м

Вставка                                                                               - 4.00 м

Высота  мачты                                                                     - 9.00 м

Точка крепления  оттяжек  мачты            -        верх  третьей  секции

Диагональ  полурамок                                                         ~ 7.50 м

Высота  точки  питания QUADа  над землей                          ~ 1.50 м

Длина полурамок                                                                ~ 11,03 м

Длина согласующих  элементов                                           ~   0,88 м

При полурамках выполненных из медной проволоки диаметром  2,5mm, длина  каждой полурамки примерно  10,95 метра.  Полурамки  изготовленные из  кабеля П-274м  имеют длину  11,03 метра, а из кабеля П-268 - ХХ.ХХ метра   / на  частоте  14.100 mHz/.

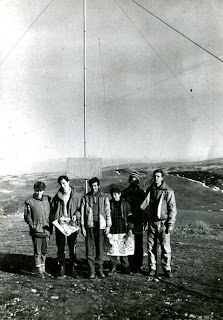

1987г.   RB8JZA.  Антенна  двойной  "квадрат".
Операторы: Марина, Кирилл, Сергей, Юрий, Игорь, Денис.
15.02.2013 г.  Мачта для "квадратов".

15.02.2013 г. Установка мачты.

15.02.2013 г. Нижний узел крепления "полурамок".

15.02.2013 г.  Проверка резонансной  частооты.

15.02.2013 г.  UU5JC и UV5EUK.















15.02.2013 г. ВСЕ для "квадратов".















15.02.2013 г. Мачта.
Оттяжки мачты. Цветные для того, что бы не путались.
Подпятник для удлиняющих секций.
Узел соединения удилища и удлиняющиих секций.
Узел крепления нижних частей полурамок.

Детали "квадрата".

Самые надежные зажимы верхних частей секций удилища.

Узел крепления  серединны  /регулируемый/ полурамок и оттяжек "квадрата".
